OmniRhinoДифференциальное рулевое колесо, полнонаправленное транспортное средство

Платформы передвижения серии OmniRhino с дифференциальной рулевой колесной системой обеспечивают грузоподъемность от 0 до 60 тонн на одно транспортное средство и способны выполнять поступательное движение в любом направлении в плоскости, вращение вокруг своей оси и поворот. Могут работать на асфальте, самовыравнивающихся покрытиях, бетоне, стальных листах, твердых грунтовых поверхностях, обладая высокой способностью адаптации к различным условиям поверхности. Благодаря превосходным характеристикам подвижности, операторы могут управлять платформенными тележками для подъема и перемещения тяжелых грузов с высокой точностью, позиционирования и стыковки, сборки, что упрощает процессы сборки, повышает удобство работы, снижает риски транспортировки и увеличивает производственную эффективность.

OmniRhinoДифференциальное рулевое колесо, полнонаправленное транспортное средство

Грузоподъемность на одно ТС: 0–60 т

Привод дифференциальной колесной группы

Гибкая подвижность: движение прямо, повороты, поперечное перемещение, диагональное перемещение, вращение вокруг своей оси и комбинации вышеуказанных движений

Контролируемые внутренние напряжения при совместной работе

Подвеска: пружинная / маятниковая / пневматическая

Гибкая компоновка колесной системы / Способность преодолевать рельсы / Комбинированное автомобильно-железнодорожное использование / Самоподъем рамы活/过轨能力/公铁两用/车架自顶升

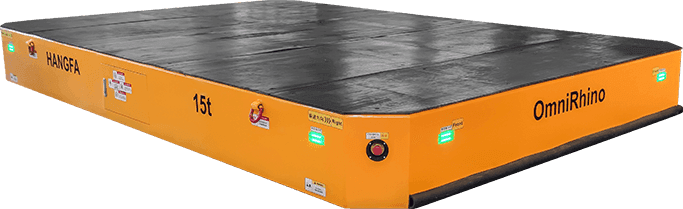

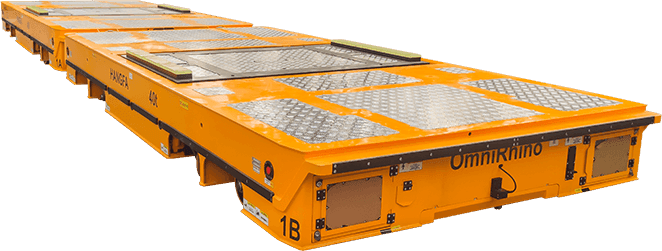

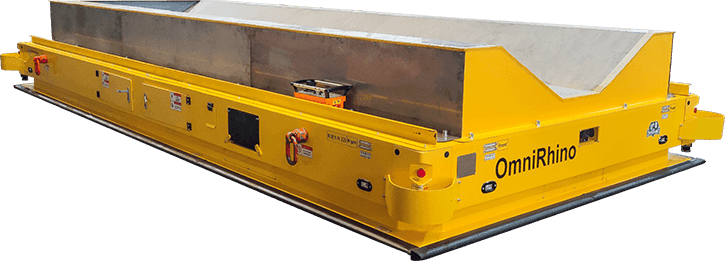

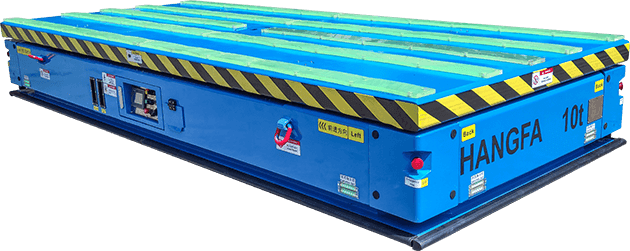

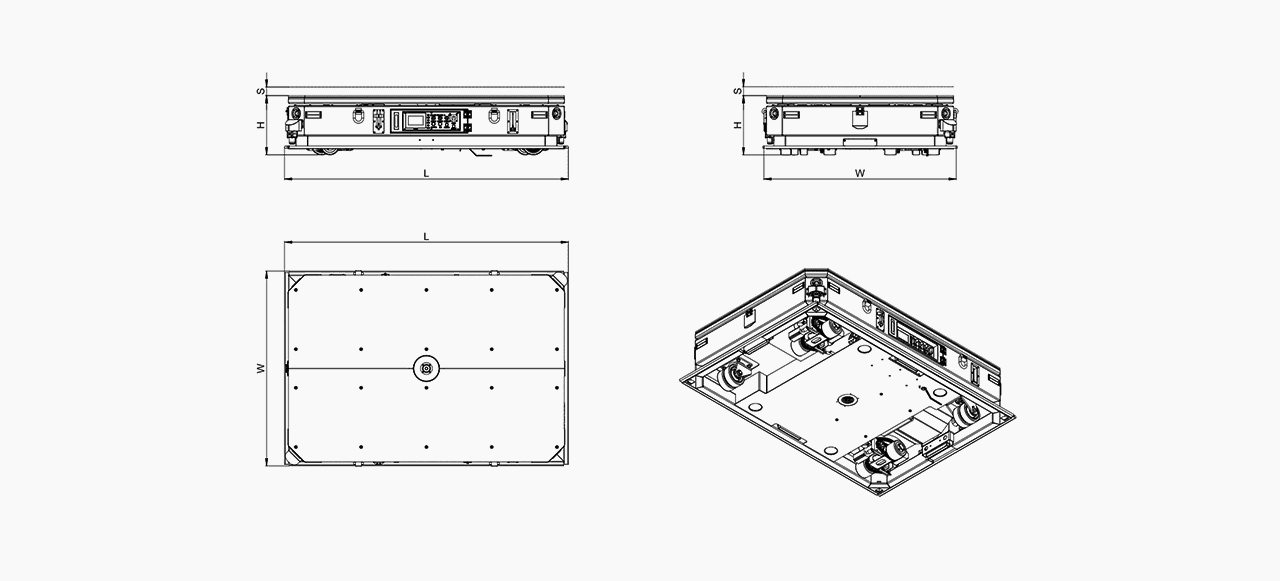

Внешний вид изделия

Режимы движения

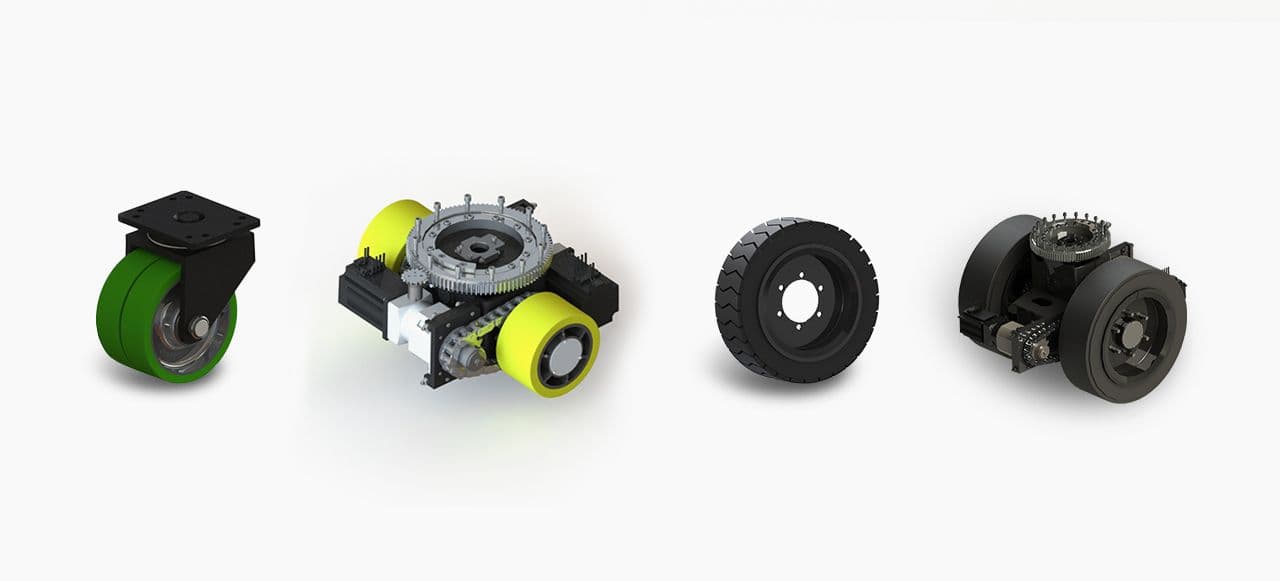

Дифференциальное рулевое колесо + поворотное колесо

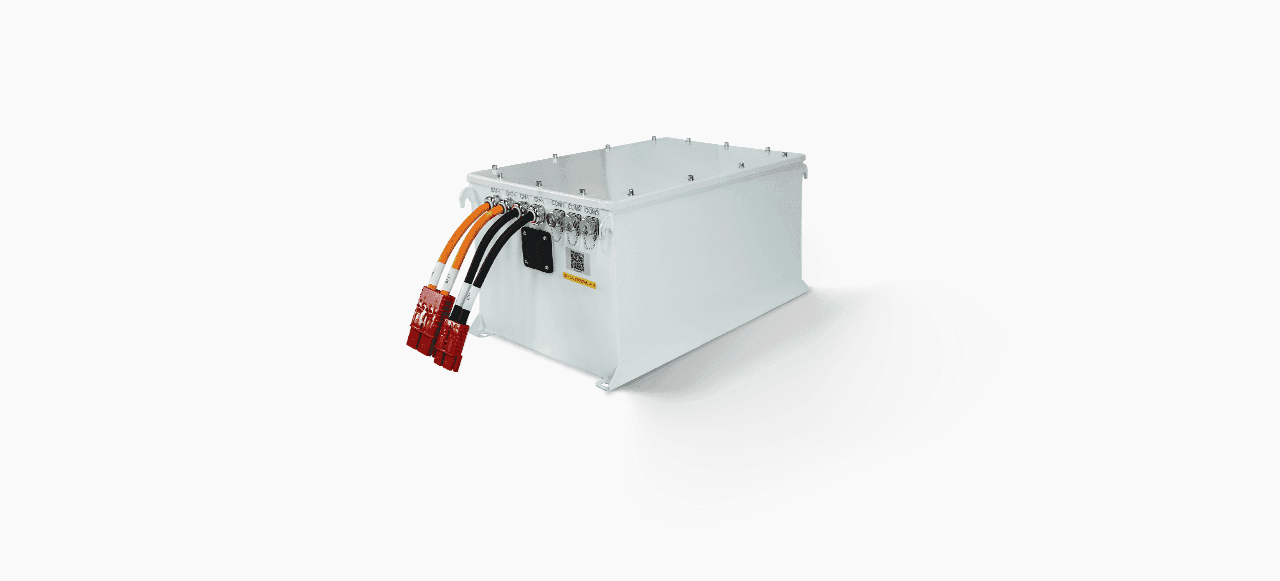

Литйевая аккумуляторная система уровня электромобилей

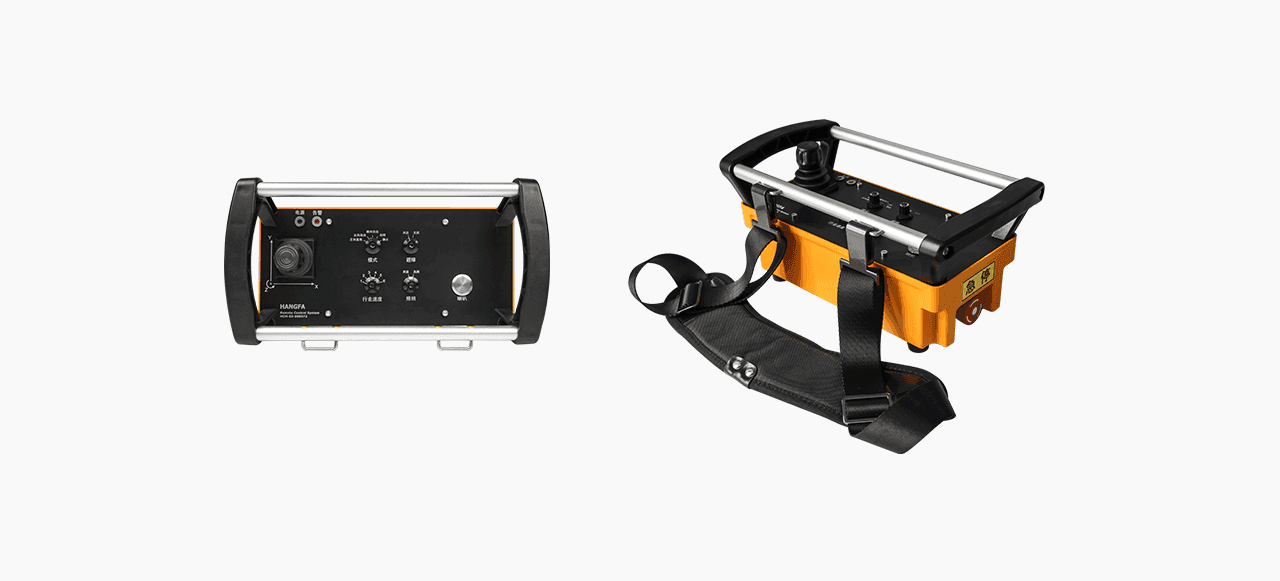

Промышленный пульт дистанционного управления

Внешний вид изделия

Режимы движения

Дифференциальное рулевое колесо + поворотное колесо

Литйевая аккумуляторная система уровня электромобилей

Промышленный пульт дистанционного управления

Параметры моделей

Parameter

Выделите таблицу и используйте клавиши со стрелками влево/вправо для прокрутки ← →

Серийный номер	RHC					RHE					RHG			RHS
Спецификация продукта
Модель	RHC01	RHC02	RHC03	RHC05	RHC10	RHE05	RHE10	RHE20	RHE40	RHE50	RHG10	RHG20	RHG30	RHS20	RHS40	RHS60
Длина, мм (L)	1600	2000	2500	3000	3500	2500	3000	4500	5000	5500	5000	5500	6000	4000	4500	5500
Ширина, мм (W)	800	1000	1200	1500	1800	1200	1800	2000	2200	2600	2400	2700	3000	2300	2600	2700
Высота, мм (мин. состояние Hmin)	290		330		450	320	420	430	500	650	600	650	750	600	650	750
Тип подъема	Ножничный/прямолинейный подъемный стол (не входит в текущие размеры высоты)													Подъем всей рамы
Подвеска / Ход подъема, мм (S)	Индивидуально													60
Грузоподъемность
Собственный вес оборудования, т	0.7	1.2	1.6	2.5	6	2	3	4	5	6	4	5	6	5	7	10
Грузоподъемность, т	1	2	3	5	10	5	10	20	40	50	10	20	30	20	40	60
Питание
Тип аккумулятора	Литий-железо-фосфатный аккумулятор (LiFePO₄)
Емкость аккумулятора	48В 50Ач			48В 100Ач	48V200AH	48V100AH	48V200AH		48V400AH	48V600AH	48V300AH	48V400AH	48V600AH	48V200AH	72V400AH
Типичное время работы	12 ч (может быть настроено по требованию пользователя)
Время полной зарядки	8 ч (возможна настройка быстрой зарядки)
Питание зарядного устройства	AC220V/AC380V
Приводной блок
Количество приводных блоков	2							4						2
Тип двигателя	Бесщеточный серводвигатель постоянного тока
Тип подвески	Пружинная подвеска					Маятниковая подвеска								Пневматическая подвеска
Тип колеса	Сплошное полиуретановое колесо										Сплошное резиновое колесо			Сплошное полиуретановое колесо
Макс. давление на грунт	8 МПа					10 МПа					5 МПа			8 МПа
Ведомый блок
Количество поворотных колес	4					2		Все активные приводные блоки						4
Модель поворотного колеса	D100	D150	D200	D250	D268	D200	D268							D360	D400B	D400C
Номинальная нагрузка поворотного колеса, т	0.8	1.6	2	2.9	5.4	2	5.4							7	12	18
Тип подвески	-					Маятниковая подвеска								Пневматическая подвеска
Макс. давление на грунт	10Mpa													10Mpa
Характеристики передвижения
Минимальный радиус поворота	0 м
Макс. скорость хода без нагрузки	0–0.5 м/с
Макс. скорость хода с полной нагрузкой	0–0.5 м/с
Регулируемая точность движения	±2 мм
Условия окружающей среды
Пригодные поверхности	Бетон, самовыравнивающиеся покрытия, твердый асфальт, стальные листы и т.д.
Способность подъема с полной нагрузкой	5%
Способность подъема без нагрузки	＞20% (необходимо учитывать взаимодействие поверхности с рамой)
Степень защиты	IP54
Рабочая среда	Температура: -15…+45°C; Влажность: 0–95%, без конденсации
Условия хранения	Температура: -20…+50°C; Влажность: 0–95%, без конденсации
Способ управления
Способ управления	Управление с ПДУ / Автоматическая навигация / Управление по командам связи с вышестоящим контроллером
Функции движения	Прямолинейное движение, диагональное движение, поперечное перемещение, вращение вокруг оси, повороты и др. Подробности см. в разделе описания режимов движения.
Функция аварийного спасения	Ручное опускание, внешняя буксировка (с использованием танковых роликов)													Ручное опускание, внешняя буксировка (приводные блоки могут подниматься над землей, не требуя танковых роликов)

Серийный номер	RHC					RHE					RHG			RHS
Спецификация продукта
Модель	RHC01	RHC02	RHC03	RHC05	RHC10	RHE05	RHE10	RHE20	RHE40	RHE50	RHG10	RHG20	RHG30	RHS20	RHS40	RHS60
Длина, мм (L)	1600	2000	2500	3000	3500	2500	3000	4500	5000	5500	5000	5500	6000	4000	4500	5500
Ширина, мм (W)	800	1000	1200	1500	1800	1200	1800	2000	2200	2600	2400	2700	3000	2300	2600	2700
Высота, мм (мин. состояние Hmin)	290		330		450	320	420	430	500	650	600	650	750	600	650	750
Тип подъема	Ножничный/прямолинейный подъемный стол (не входит в текущие размеры высоты)													Подъем всей рамы
Подвеска / Ход подъема, мм (S)	Индивидуально													60
Грузоподъемность
Собственный вес оборудования, т	0.7	1.2	1.6	2.5	6	2	3	4	5	6	4	5	6	5	7	10
Грузоподъемность, т	1	2	3	5	10	5	10	20	40	50	10	20	30	20	40	60
Питание
Тип аккумулятора	Литий-железо-фосфатный аккумулятор (LiFePO₄)
Емкость аккумулятора	48В 50Ач			48В 100Ач	48V200AH	48V100AH	48V200AH		48V400AH	48V600AH	48V300AH	48V400AH	48V600AH	48V200AH	72V400AH
Типичное время работы	12 ч (может быть настроено по требованию пользователя)
Время полной зарядки	8 ч (возможна настройка быстрой зарядки)
Питание зарядного устройства	AC220V/AC380V
Приводной блок
Количество приводных блоков	2							4						2
Тип двигателя	Бесщеточный серводвигатель постоянного тока
Тип подвески	Пружинная подвеска					Маятниковая подвеска								Пневматическая подвеска
Тип колеса	Сплошное полиуретановое колесо										Сплошное резиновое колесо			Сплошное полиуретановое колесо
Макс. давление на грунт	8 МПа					10 МПа					5 МПа			8 МПа
Ведомый блок
Количество поворотных колес	4					2		Все активные приводные блоки						4
Модель поворотного колеса	D100	D150	D200	D250	D268	D200	D268							D360	D400B	D400C
Номинальная нагрузка поворотного колеса, т	0.8	1.6	2	2.9	5.4	2	5.4							7	12	18
Тип подвески	-					Маятниковая подвеска								Пневматическая подвеска
Макс. давление на грунт	10Mpa													10Mpa
Характеристики передвижения
Минимальный радиус поворота	0 м
Макс. скорость хода без нагрузки	0–0.5 м/с
Макс. скорость хода с полной нагрузкой	0–0.5 м/с
Регулируемая точность движения	±2 мм
Условия окружающей среды
Пригодные поверхности	Бетон, самовыравнивающиеся покрытия, твердый асфальт, стальные листы и т.д.
Способность подъема с полной нагрузкой	5%
Способность подъема без нагрузки	＞20% (необходимо учитывать взаимодействие поверхности с рамой)
Степень защиты	IP54
Рабочая среда	Температура: -15…+45°C; Влажность: 0–95%, без конденсации
Условия хранения	Температура: -20…+50°C; Влажность: 0–95%, без конденсации
Способ управления
Способ управления	Управление с ПДУ / Автоматическая навигация / Управление по командам связи с вышестоящим контроллером
Функции движения	Прямолинейное движение, диагональное движение, поперечное перемещение, вращение вокруг оси, повороты и др. Подробности см. в разделе описания режимов движения.
Функция аварийного спасения	Ручное опускание, внешняя буксировка (с использованием танковых роликов)													Ручное опускание, внешняя буксировка (приводные блоки могут подниматься над землей, не требуя танковых роликов)
