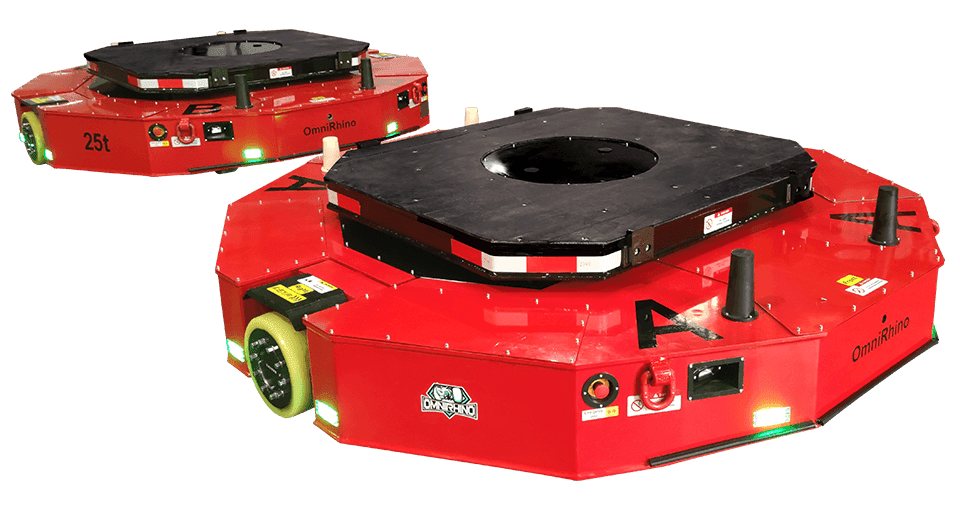

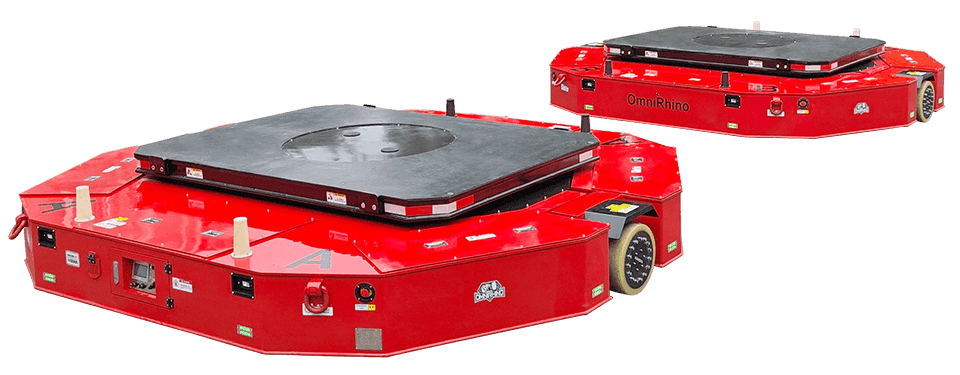

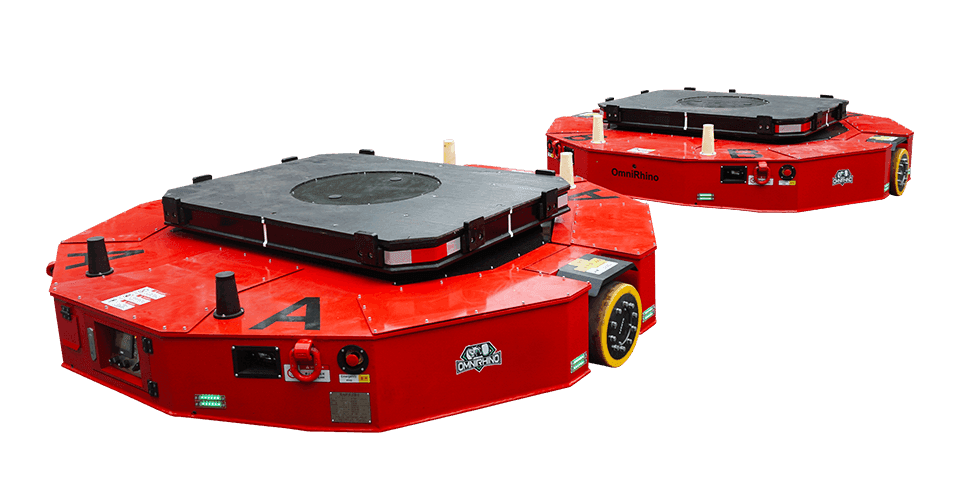

Серия WHдвухзвенный транспортёр для ветроэнергетических лопастей

В настоящее время доступны четыре варианта грузоподъемности: 2×15 т, 2×20 т, 2×30 т, 2×60 т. Оборудование предназначено для транспортировки лопастей ветрогенераторов и их оснастки между различными позициями в цехе, из цеха на открытый склад, с открытого склада к месту отгрузки, а также от места отгрузки обратно в цех.

Серия WHдвухзвенный транспортёр для ветроэнергетических лопастей

Грузоподъемность при синхронной работе: 30–120 т

Максимальное расстояние синхронной работы: до 80 м, подходит для транспортировки лопастей длиной до 130 м

Поворотная грузовая платформа, обеспечивающая восприятие только осевых нагрузок при транспортировке лопастей

Максимальная скорость: до 1 м/с

Контролируемые внутренние напряжения при синхронной работе

Плавающая конструкция шасси для адаптации к уклонам дренажных систем на больших площадках и въездным пандусам цехов

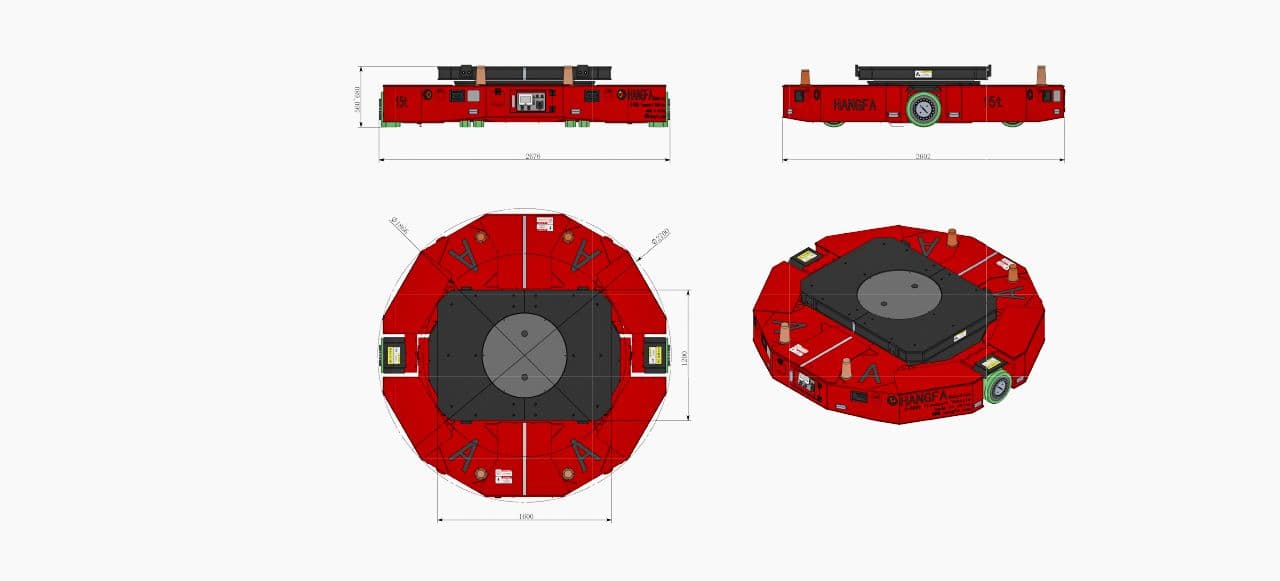

Внешний вид продукта

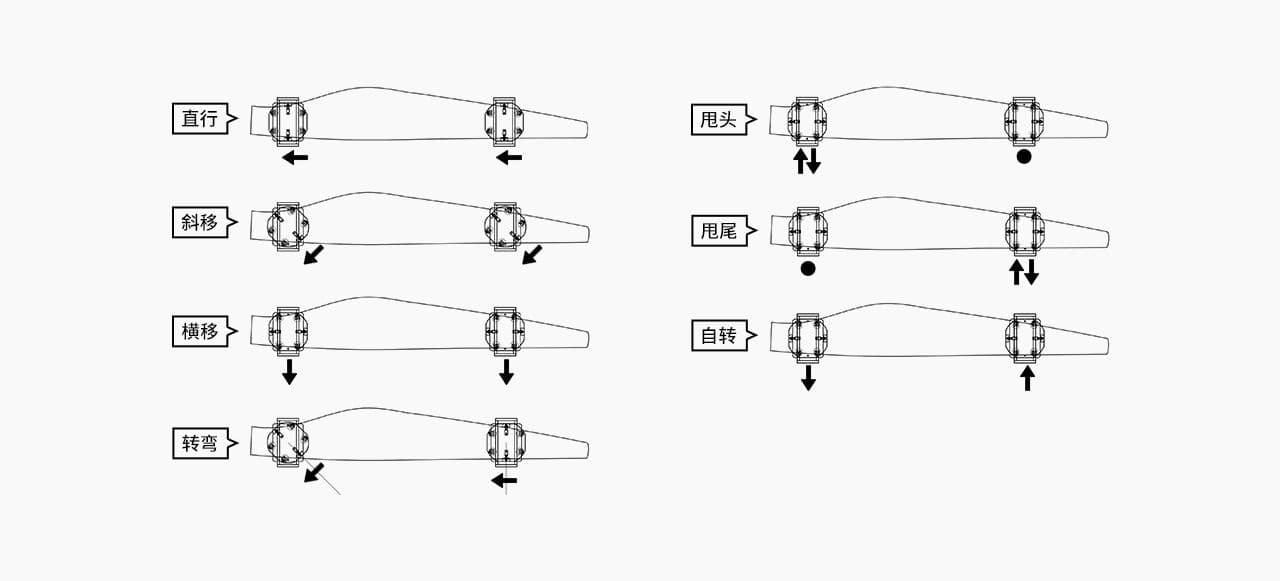

Режимы движения

WH30

WH60C

WH60

WH120

WH30

WH60C

WH60

WH120

Внешний вид продукта

WH30

WH60C

WH60

WH120

WH30

WH60C

WH60

WH120

Режимы движения

Параметры моделей

Parameter

Спецификации продукта
Модель (комплект из двух машин)	WH30	WH40	WH60C	WH60	WH120
Диаметр разворота по наружному контуру, мм	2700		3200	4200	4500
Высота по корпусу (в опущенном состоянии), мм	560		660		810
Ход подъема, мм	120		150
Размеры грузовой платформы, мм	1600×1200		1900×1600	2600×1850	2700×2200
Грузоподъемность
Номинальная нагрузка (одиночная машина), т	15	20	30		60
Номинальная нагрузка (сдвоенная машина в режиме синхронизации), т	30	40	60		120
Собственная масса (одиночная машина), т	5	5	6.5	8.5	10
Электропитание
Тип аккумуляторной батареи	Необслуживаемая свинцово-кислотная		LFP (литий-железо-фосфатная)
Емкость АКБ, кВт∙ч	14.4		25		50
Типовой запас хода (20°C, поровну груженый/порожний)	8 км	7 км	8 км		8 км
Типовое время работы	Две смены
Время заряда	8 ч		4 ч
Время автономной работы (в режиме ожидания)	>72 ч
Питание зарядного устройства (другие напряжения опционально)	AC220V/AC380V
Основные характеристики
Макс. расстояние между машинами в сдвоенном режиме	80 м
Диаметр ведущего колеса, мм	330		410		500
Колеса для снега и льда	Опционально
Тип двигателя привода	Бесщеточный серводвигатель
Тип подвески / механизма подъема	Независимый гидравлический подъемный стол
Макс. удельное давление на пол	10 МПа
Эксплуатационные характеристики
Мин. радиус поворота	0 м
Номинальная скорость движения	0~0.85 м/с		0~0.6 м/с
Макс. скорость движения	0~1 м/с
Скорость подъема	300 мм/мин		200 мм/мин
Точность позиционирования при движении	±3 мм
Точность позиционирования по высоте подъема	±5 мм
Условия окружающей среды
Тип покрытия пола	Бетон, наливные полы, твердый асфальт, стальные листы и т.д.
Преодолеваемый уклон с полной нагрузкой (T1)	2% (для протяженных уклонов, напр., уклон для стока воды на больших площадках)
Преодолеваемый уклон с полной нагрузкой (T2)	6% (для уклонов на коротких дистанциях, напр., пандусы при въезде в цех)
Преодолеваемый уклон без нагрузки	20% (необходимо учитывать возможный контакт рамы с поверхностью или устройство переходной зоны)
Степень защиты	IP54 (возможна работа на открытом воздухе при небольшом дожде или снегопаде)
Рабочая среда	Температура: -30~+50°C; Влажность: 0~95%, без конденсации
Условия хранения	Температура: -15~+50°C; Влажность: 0~95%, без конденсации
Прочее
Способ управления	Радиоуправление (с пульта)
Функции движения одиночной машины	Прямолинейное движение, разворот на месте, поворот
Функции движения сдвоенных машин	Прямолинейное движение, движение под углом, поперечное перемещение, разворот на месте, поворот, вращение вокруг передней/задней оси и комбинированные движения
Функция взвешивания	Измерение веса груза, сигнализация перегруза
Функции аварийной эвакуации	Ручное опускание подъемного стола, разблокировка колес
Прочие функции	Освещение для работы в ночное время, звуковой сигнал

Спецификации продукта
Модель (комплект из двух машин)	WH30	WH40	WH60C	WH60	WH120
Диаметр разворота по наружному контуру, мм	2700		3200	4200	4500
Высота по корпусу (в опущенном состоянии), мм	560		660		810
Ход подъема, мм	120		150
Размеры грузовой платформы, мм	1600×1200		1900×1600	2600×1850	2700×2200
Грузоподъемность
Номинальная нагрузка (одиночная машина), т	15	20	30		60
Номинальная нагрузка (сдвоенная машина в режиме синхронизации), т	30	40	60		120
Собственная масса (одиночная машина), т	5	5	6.5	8.5	10
Электропитание
Тип аккумуляторной батареи	Необслуживаемая свинцово-кислотная		LFP (литий-железо-фосфатная)
Емкость АКБ, кВт∙ч	14.4		25		50
Типовой запас хода (20°C, поровну груженый/порожний)	8 км	7 км	8 км		8 км
Типовое время работы	Две смены
Время заряда	8 ч		4 ч
Время автономной работы (в режиме ожидания)	>72 ч
Питание зарядного устройства (другие напряжения опционально)	AC220V/AC380V
Основные характеристики
Макс. расстояние между машинами в сдвоенном режиме	80 м
Диаметр ведущего колеса, мм	330		410		500
Колеса для снега и льда	Опционально
Тип двигателя привода	Бесщеточный серводвигатель
Тип подвески / механизма подъема	Независимый гидравлический подъемный стол
Макс. удельное давление на пол	10 МПа
Эксплуатационные характеристики
Мин. радиус поворота	0 м
Номинальная скорость движения	0~0.85 м/с		0~0.6 м/с
Макс. скорость движения	0~1 м/с
Скорость подъема	300 мм/мин		200 мм/мин
Точность позиционирования при движении	±3 мм
Точность позиционирования по высоте подъема	±5 мм
Условия окружающей среды
Тип покрытия пола	Бетон, наливные полы, твердый асфальт, стальные листы и т.д.
Преодолеваемый уклон с полной нагрузкой (T1)	2% (для протяженных уклонов, напр., уклон для стока воды на больших площадках)
Преодолеваемый уклон с полной нагрузкой (T2)	6% (для уклонов на коротких дистанциях, напр., пандусы при въезде в цех)
Преодолеваемый уклон без нагрузки	20% (необходимо учитывать возможный контакт рамы с поверхностью или устройство переходной зоны)
Степень защиты	IP54 (возможна работа на открытом воздухе при небольшом дожде или снегопаде)
Рабочая среда	Температура: -30~+50°C; Влажность: 0~95%, без конденсации
Условия хранения	Температура: -15~+50°C; Влажность: 0~95%, без конденсации
Прочее
Способ управления	Радиоуправление (с пульта)
Функции движения одиночной машины	Прямолинейное движение, разворот на месте, поворот
Функции движения сдвоенных машин	Прямолинейное движение, движение под углом, поперечное перемещение, разворот на месте, поворот, вращение вокруг передней/задней оси и комбинированные движения
Функция взвешивания	Измерение веса груза, сигнализация перегруза
Функции аварийной эвакуации	Ручное опускание подъемного стола, разблокировка колес
Прочие функции	Освещение для работы в ночное время, звуковой сигнал
