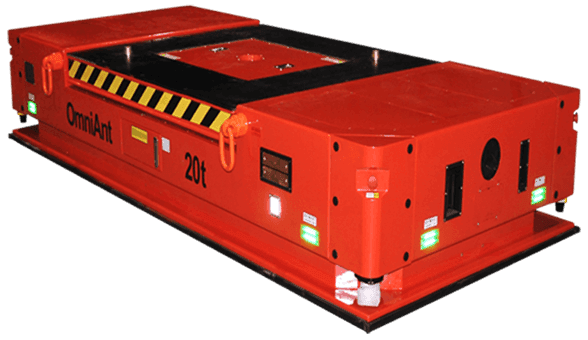

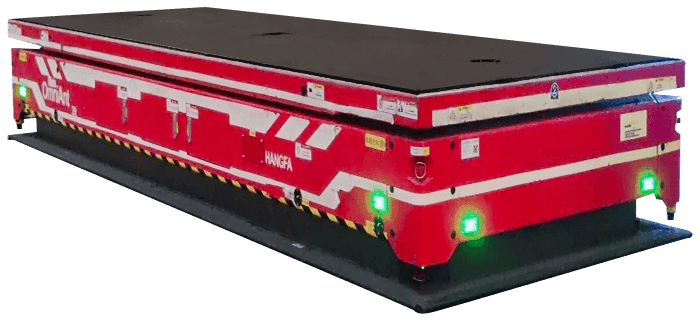

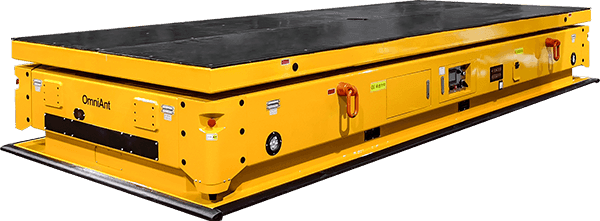

OmniAntСамоходная транспортная платформа с управляемыми рулевыми колесами

Платформы серии OmniAnt с мобильной системой на управляемых рулевых колесах обеспечивают грузоподъемность от 0 до 30 тонн на одну платформу и способны двигаться в плоскости по прямой, боком, по диагонали, совершать повороты и вращаться на месте. Благодаря высокой маневренности оператор может точно перемещать, позиционировать, стыковать и устанавливать тяжелые грузы, что упрощает процесс сборки, повышает удобство эксплуатации, снижает риски при транспортировке и увеличивает производительность. После оснащения навигационными датчиками и системой управления платформа OmniAnt может быть интегрирована в полностью автоматизированную систему AGV.

OmniAntСамоходная транспортная платформа с управляемыми рулевыми колесами

Грузоподъемность одной платформы: 0–30 т

Привод управляемыми рулевыми модулями

Высокая маневренность: движение по прямой, повороты, боковое перемещение, диагональное перемещение, вращение на месте и комбинированные движения

Доступна кастомизированная высокоскоростная версия до 1.5 м/с

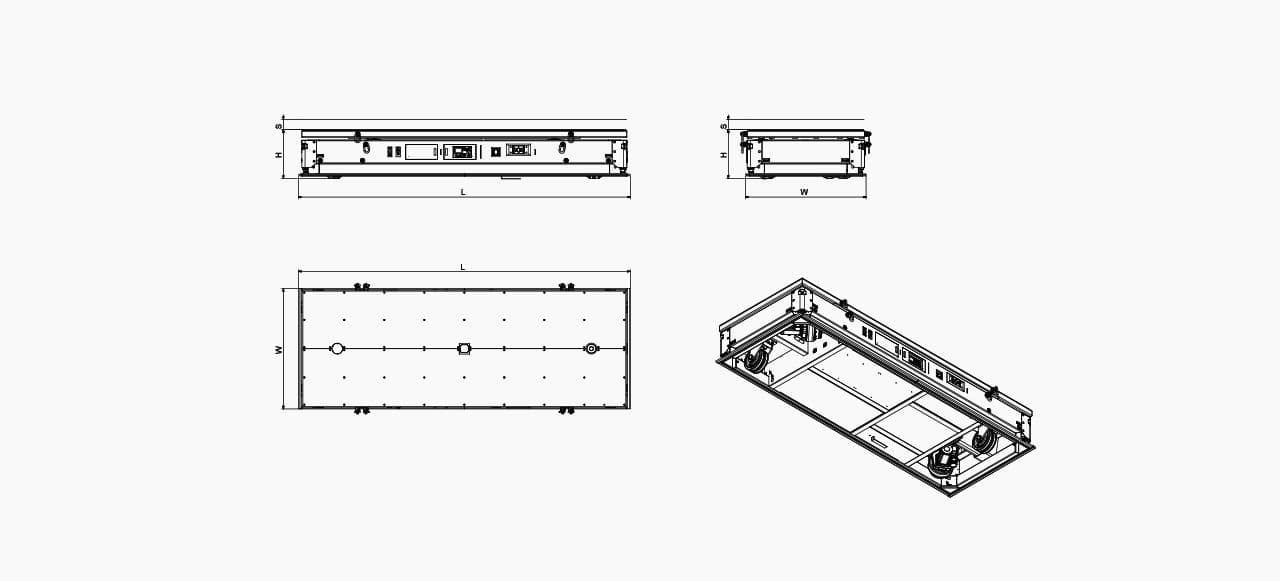

Внешний вид продукта

Режимы движения

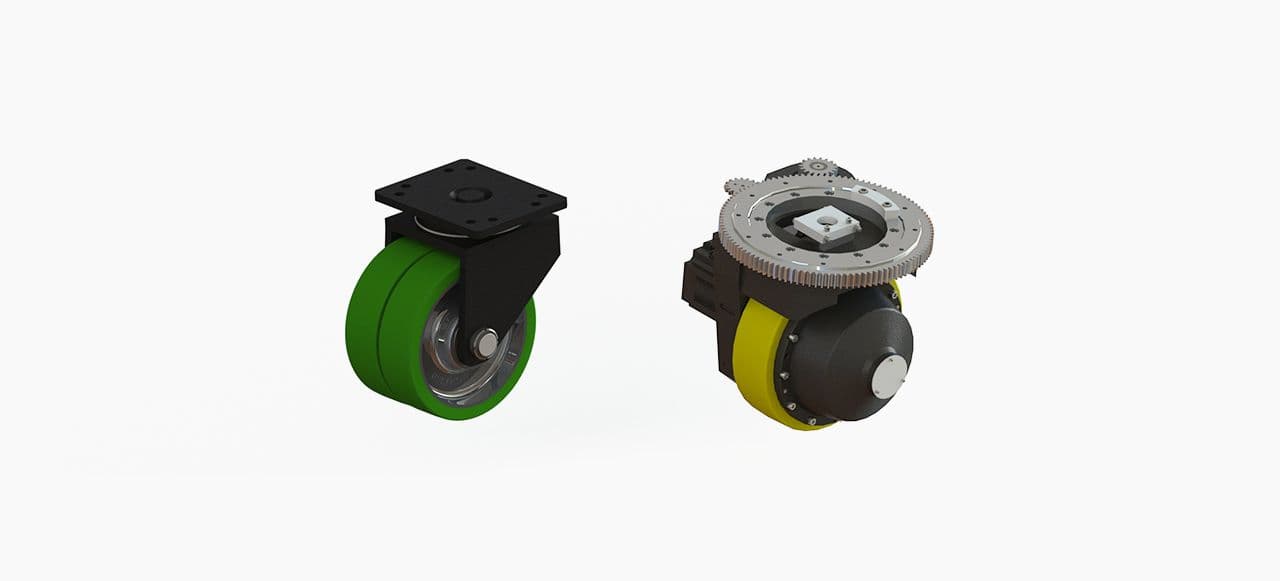

Управляемые рулевые колеса + роликовые опоры

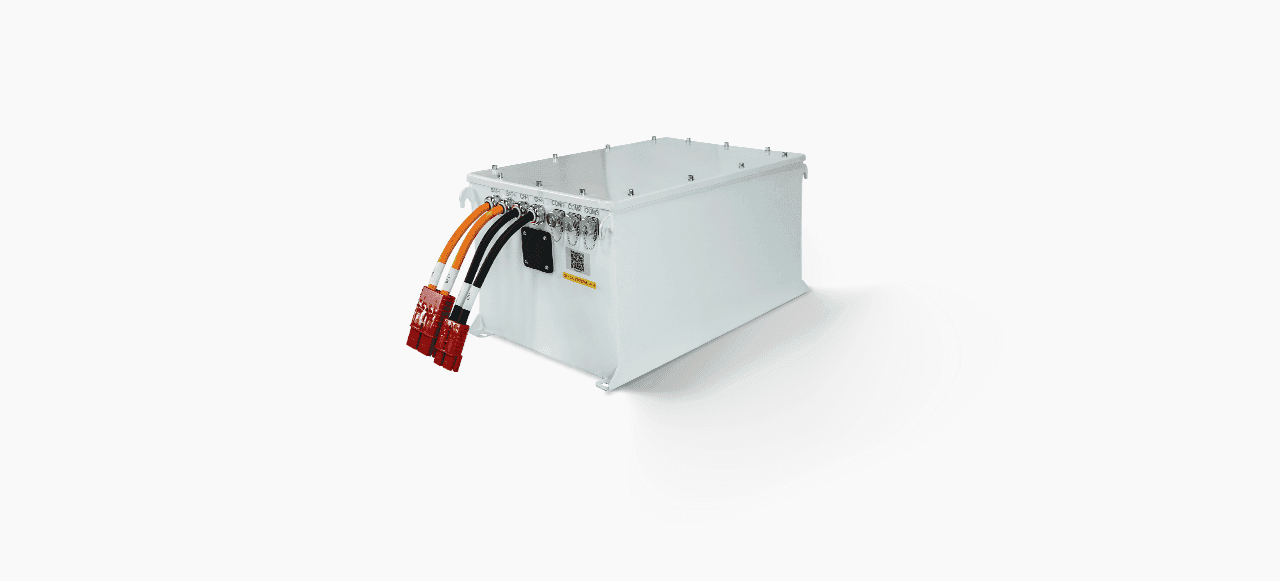

Литий-ионная аккумуляторная система класса для новых энергетических транспортных средств

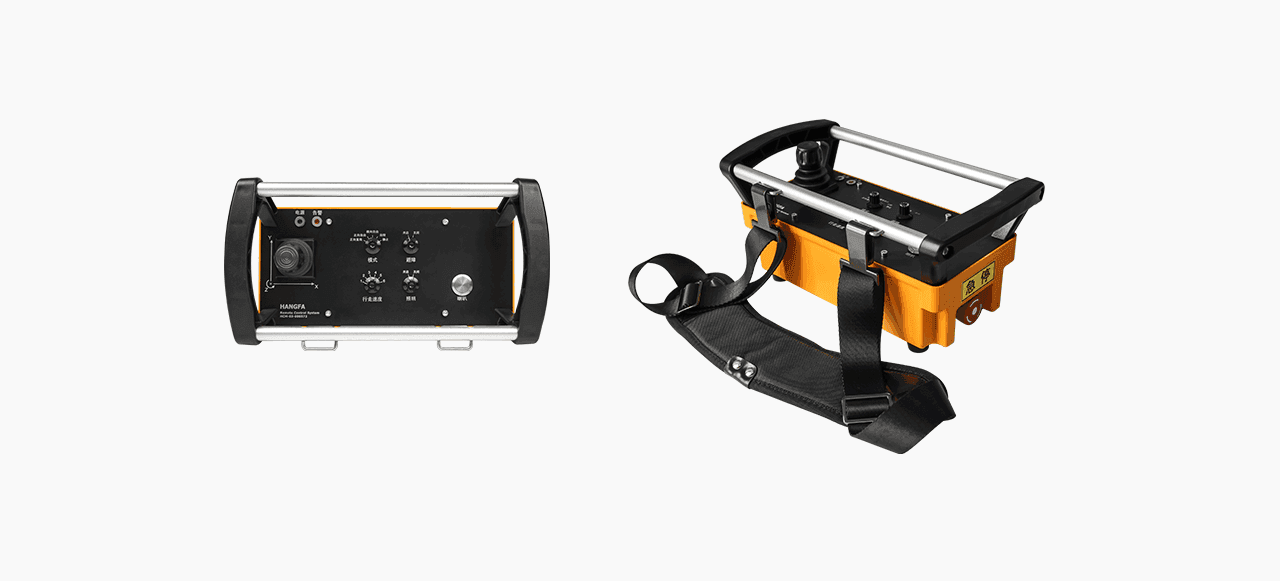

Промышленный пульт дистанционного управления

Внешний вид продукта

Режимы движения

Управляемые рулевые колеса + роликовые опоры

Литий-ионная аккумуляторная система класса для новых энергетических транспортных средств

Промышленный пульт дистанционного управления

Параметры моделей

Parameter

Спецификации продукта
Модель	AN02	AN05	AN10	AN20	AN30
Длина, мм (L)	2000	2500	3000	3500	4000
Ширина, мм(W)	1300	1500	1800	2000	2100
Высота (Hmin, нижнее положение), мм	400	470	500	600	650
Тип подъема	Ножничный/Линейный подъемный стол (не входит в текущие габариты по высоте)
Ход подвески/подъема (S), мм	Кастомизируется
Грузоподъемность
Собственный вес, т	1	2	3	5	6
Грузоподъемность, т	2	5	10	20	30
Источник питания
Тип аккумулятора	Литий-железо-фосфатный аккумулятор (LFP)
Емкость аккумулятора	48В 50Ач	48В 100Ач	48В 200Ач	72В 200Ач
Типичное время работы	12 ч (может быть кастомизировано по запросу пользователя)
Время полной зарядки	8h (возможна кастомизация под быструю зарядку)
Питание зарядного устройства	AC220V/AC380V
Приводной модуль
Количество приводных модулей	2
Тип двигателя	Бесщеточный серводвигатель постоянного тока
Тип подвески	Маятниковая подвеска
Макс. давление на поверхность	10 МПа
Ведомый модуль
Количество роликовых опор	2
Модель роликовой опоры	D150	D200	D268	D360	D400B
Номинальная нагрузка на опору, т	1.6	2	5.4	7	12
Тип подвески	Маятниковая подвеска
Макс. давление на поверхность	10Mpa
Характеристики движения
Минимальный радиус поворота	0 м
Макс. скорость без груза	0–0.5 м/с
Макс. скорость с полной нагрузкой	0–0.5 м/с
Регулируемая точность хода	±2 мм
Условия эксплуатации
Подходящие поверхности	Бетон, самонивелирующиеся смеси, твердый асфальт, стальной лист и т.д.
Способность преодоления подъема с полной нагрузкой	5%
Способность преодоления подъема без груза	＞20%(необходимо учитывать зазор между поверхностью и рамой)
Степень защиты	IP54
Рабочая среда	Температура: -15…+45°C; Влажность: 0–95%, без конденсации
Условия хранения	Температура: -20…+50°C; Влажность: 0–95%, без конденсации
Способ управления
Способ управления	Дистанционное управление / Автоматическая навигация / Управление по командам от верхнего уровня системы
Функции движения	Движение по прямой, диагонали, боком, вращение на месте, повороты и др. Подробнее в разделе, описывающем режимы движения.
Функция аварийного восстановления	Ручное опускание, внешняя буксировка (с помощью специальных тележек)

Спецификации продукта
Модель	AN02	AN05	AN10	AN20	AN30
Длина, мм (L)	2000	2500	3000	3500	4000
Ширина, мм(W)	1300	1500	1800	2000	2100
Высота (Hmin, нижнее положение), мм	400	470	500	600	650
Тип подъема	Ножничный/Линейный подъемный стол (не входит в текущие габариты по высоте)
Ход подвески/подъема (S), мм	Кастомизируется
Грузоподъемность
Собственный вес, т	1	2	3	5	6
Грузоподъемность, т	2	5	10	20	30
Источник питания
Тип аккумулятора	Литий-железо-фосфатный аккумулятор (LFP)
Емкость аккумулятора	48В 50Ач	48В 100Ач	48В 200Ач	72В 200Ач
Типичное время работы	12 ч (может быть кастомизировано по запросу пользователя)
Время полной зарядки	8h (возможна кастомизация под быструю зарядку)
Питание зарядного устройства	AC220V/AC380V
Приводной модуль
Количество приводных модулей	2
Тип двигателя	Бесщеточный серводвигатель постоянного тока
Тип подвески	Маятниковая подвеска
Макс. давление на поверхность	10 МПа
Ведомый модуль
Количество роликовых опор	2
Модель роликовой опоры	D150	D200	D268	D360	D400B
Номинальная нагрузка на опору, т	1.6	2	5.4	7	12
Тип подвески	Маятниковая подвеска
Макс. давление на поверхность	10Mpa
Характеристики движения
Минимальный радиус поворота	0 м
Макс. скорость без груза	0–0.5 м/с
Макс. скорость с полной нагрузкой	0–0.5 м/с
Регулируемая точность хода	±2 мм
Условия эксплуатации
Подходящие поверхности	Бетон, самонивелирующиеся смеси, твердый асфальт, стальной лист и т.д.
Способность преодоления подъема с полной нагрузкой	5%
Способность преодоления подъема без груза	＞20%(необходимо учитывать зазор между поверхностью и рамой)
Степень защиты	IP54
Рабочая среда	Температура: -15…+45°C; Влажность: 0–95%, без конденсации
Условия хранения	Температура: -20…+50°C; Влажность: 0–95%, без конденсации
Способ управления
Способ управления	Дистанционное управление / Автоматическая навигация / Управление по командам от верхнего уровня системы
Функции движения	Движение по прямой, диагонали, боком, вращение на месте, повороты и др. Подробнее в разделе, описывающем режимы движения.
Функция аварийного восстановления	Ручное опускание, внешняя буксировка (с помощью специальных тележек)
